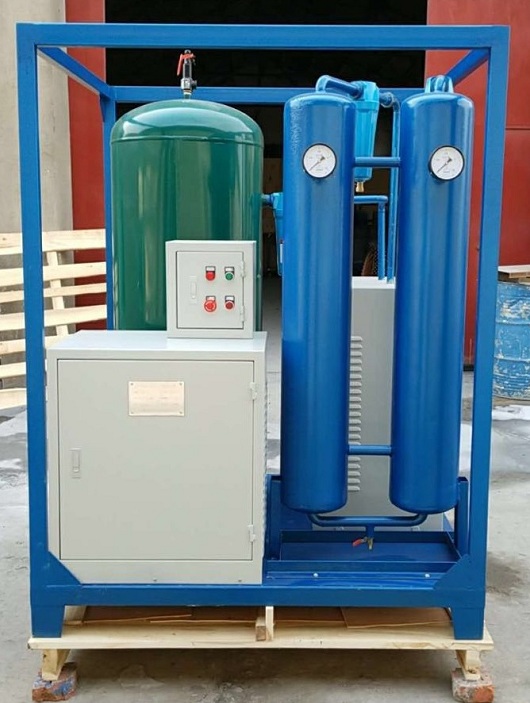

干燥空气发生器 一、产品介绍 SDGZ-1干燥空气发生器,专为变压器、电抗器等大型电力设备在安装、检修时提供露点达-40℃~-70℃的纯度干燥空气,可替代传统的热油循环、补充氮气、抽真空等干燥方式,而且更加、经济、安全、环保。是综合利用了冷干机、吸干机、聚结式油水分离、超精过滤,将冷冻、吸附、过滤等三种干燥净化工艺进行科学的组合、通过合理的管道连接和容量搭配,从而达到经济运行,产生品质低露点的干燥空气。并且一体化的设计,PLC自动控制,自动检测各项运行参数,结构紧凑合理,干燥效果好,再生气耗量低,工作寿命长,复合干燥剂使用效果好,寿命比普通吸附剂延长三倍以上。采用微机程序控制,节能,安全可靠。 二、工作原理 SDGZ-1干燥空气发生器大气经空压机进入储气罐,大部分水分被压缩液化经排水阀排出,空气进行第一次干燥;之后进入冷冻式干燥机,水气被凝结成水,空气进行第二次干燥;然后进入吸附式干燥机进行第三次干燥,将剩余微量水份吸附掉,最后经过高精度空气过滤器输送至需要干燥气体的设备中。
三、产品特点
◆ 独特的干燥剂快速再生技术 采用快速再生技术,干燥空气发生器运行5-20分钟后即可提供合格的干燥空气。真正做到随开随用,无需等待。
◆ 成品气露点低
衡量干燥空气发生器的核心指标为供气露点,露点越低,代表空气越干燥。低露点干燥空气将吸附变压器内的水份以提高变压器的绝缘性能。SD系列干燥空气及压缩干燥、冷冻干燥及吸附干燥于一体, 并采用多级过滤系统。由于采用了我公司独自研发的“强力复合分子吸附剂”,不管空气中的含水量有多少,成品气的露点都将迅速降低到-70℃以下。 ◆ 高效过滤系统
采用“渐密”过滤技术,过滤精度为0.01µm,固体颗粒截留率99.99%。一级过滤器过滤精度为µm,二级过滤器过精度为0.1µm,三级过滤器过滤精度为0.01µm。
◆ 彻底抛弃吸附剂加热再生 吸附剂采用无热压差全自动再生方式,完全无需手动烘烤吸附剂。
四、使用说明 1、接上三相四线的电源。 2、管道中的球阀打开,保持通畅。打开放水阀,放掉里面的水汽,然后把放水阀关闭 。 3、打开控制箱里的断路器,如果听到空压机有警示声,说明空压机的三相线要调换任意两根线,空压机点启动,空气压缩机启动一下啊, 打开冷干机开关,吸附式干燥机控制器启动.
五、技术参数
型号 |
SDGZ-1 |
供气量(m³/min) |
1 |
工作压力(MPa) |
0.6-0.8 |
成品气露点(℃) |
-40℃-- -75℃ |
气体使用压力(MPa) |
0-0.3 |
含尘颗粒(μm) |
≦0.01 |
吸附剂再生 |
无热自动再生 |
吸附剂 |
强力复合分子吸附剂 |
环境温度(℃) |
-20-40 |
功率KW |
18 |
电源 |
380V/50HZ三相四线 |
设备重量(KG) |
900 |
|
