一、产品用途和特点

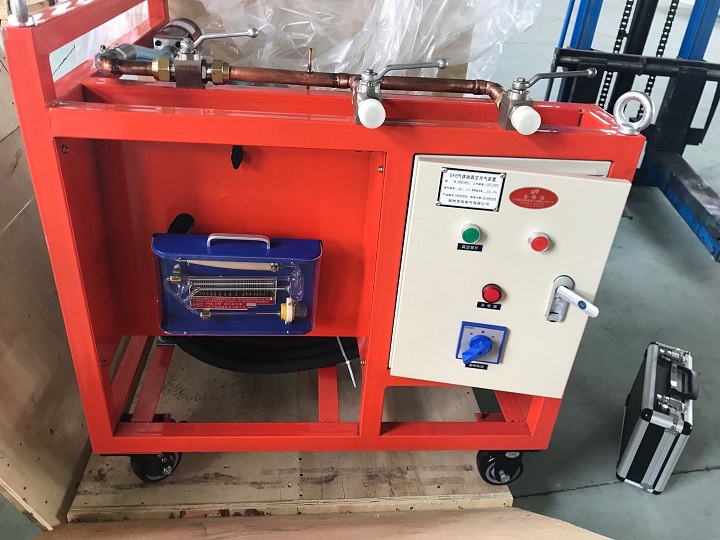

SDWS-5-SF6气体抽真空充气装置抽气速率≥45L/s为高压输变电设备制造、安装、维修必备设备。主要用于SF6电器制造厂、试验站、发电厂、送变电站等部门对SF6电器进行抽真空、充气。
1、特点
（1）结构
本装置由德国合资BSV系列双级旋片真空泵，仪器仪表，阀门，管路等组成。其结构紧凑，操作方便。使用于抽除空气及其它无可凝性及无腐蚀性气体，广泛应用于需要大抽速和高真空的各种真空系统中。如：真空冶炼、电力GIS、变压器、真空浸渍处理、真空镀膜设备中的预抽等。
（2）性能
本装置具有抽真空、充气速率高、能耗少、仪表显示直观，移劝灵活等行点。装置本身泄漏小于1%，抽真空系统设有防返油措施，电源设有相序换相自动控制系统，防止真空泵反转。
3、用途
（1）对SF6电器进行抽真空及真空测量。
（2）对SF6电器充气。（充气压力控制6bar之内）
二、产品别称：
SF6抽真空设、SF6气体抽真空充气装置、六氟化硫抽真空装置、SF6抽真空充气装置
三、产品主要性能指标
（1）抽真空速率
从0.1Mpa-1 m3电器抽真空到133Pa以下，所需时间小于0.4小时。
（2）充气速率
向真空度为133Pa以下1 m3容器SF6气体，压力达0.6Mpa，所需时间小于0.2小时。
四、产品技术参数
|
产品型号 |
真空泵速率（L/S） |
极限真空
（pa） |
抽真空时间（m） |
|
120L |
240L |
720L |
1200L |
2400L |
4800L |
|
SDWS-3000-5 |
45 |
≤6*10-2 |
4 |
8 |
24 |
40 |
80 |
160 |
n 外型：86cm×65cm×91cm（长×宽×高）
n 重量：150Kg 左右
n 工作电压：380~460V 50Hz交流电
n 噪音水平：<78dB(A)
五、装置基本配置：
|
编号 |
名称 |
型号 |
数量 |
|
1 |
真空泵* |
额定速率45L/S，最终真空度<0.06pa |
1 |
|
2 |
管道 |
|
1 |
|
3 |
球阀、电磁阀（选配） |
316 . GU型真空球阀 |
2 |
|
4 |
连接槽件 |
DN8型，用于连接SF6气体回充装置 |
1 |
|
5 |
管道 |
|
1 |
|
6 |
球阀 |
316 . GU型真空球阀 |
1 |
|
7 |
真空表 |
电子式 |
1 |
|
8 |
球阀 |
316 . GU型真空球阀 |
1 |
|
9 |
连接插件 |
|
1 |
|
10 |
软管 |
长度5m/3m，憎水材料组成 |
2 |
|
11 |
连接插件 |
可选配各种类型的电器设备接口 |
1 |
|
序号 |
名 称 |
型号-规格 |
单 位 |
数 量 |
|
1 |
SF6抽真空系统 |
SDWS-5 |
台 |
1 |
|
2 |
DN20橡胶软管 |
5米 |
根 |
1 |
|
3 |
DN20橡胶软管 |
10米 |
根 |
1 |
|
4 |
DN20充气接头 |
上海 |
只 |
1 |
|
5 |
电源线 |
HEAD-Z33[6米每根] |
根 |
1 |
|
6 |
M27转M36接头 |
/ |
只 |
1 |
|
7 |
说明书 |
/ |
份 |
1 |
|
8 |
合格证 |
/ |
份 |
1 |
|
9 |
装箱单 |
/ |
份 |
1 |
