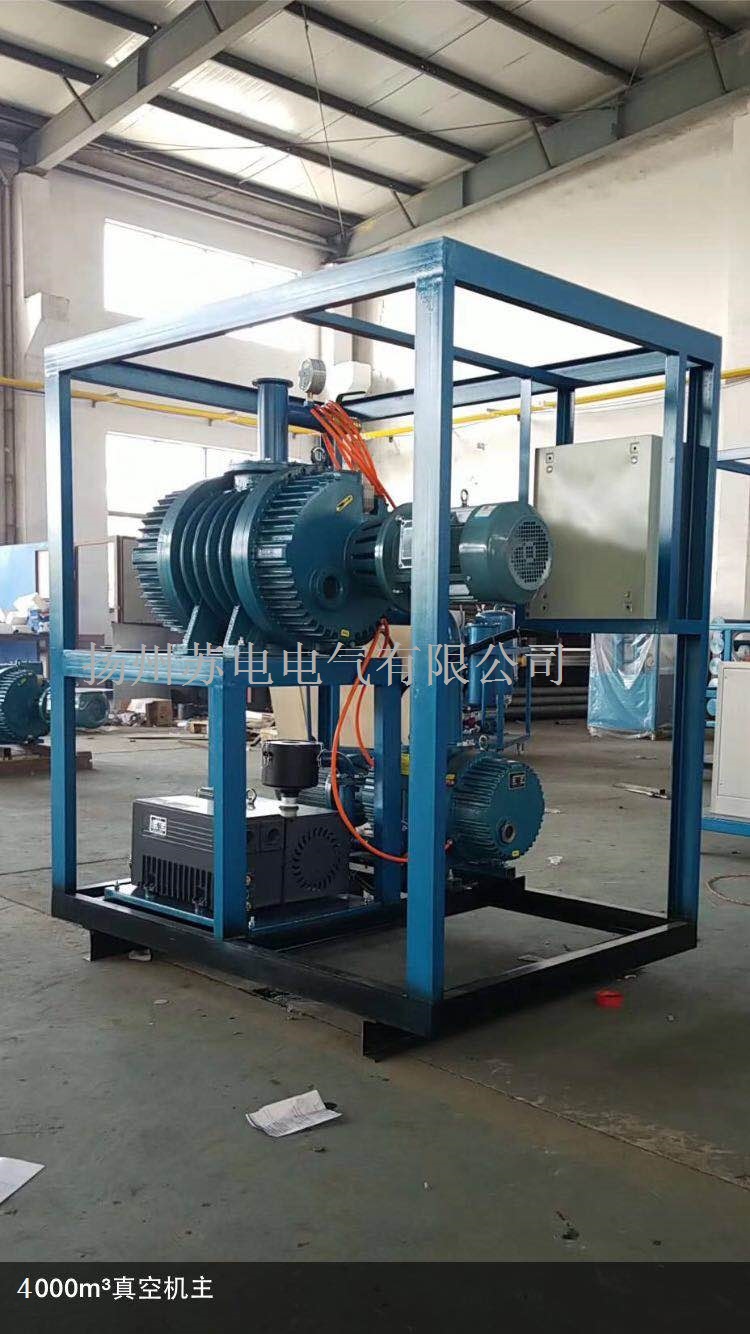

真空泵 一、产品用途 SDZK-4真空泵(组)应用于变压器抽真空、真空冶炼、焊接、干燥及化工制药、电力真空器件等行业作为抽真空用,本机组的工作压力为133Pa-1pa,所能达到的极限真空为1Pa。具有启动快、抽速大、性能稳定、操作简便等特点。特别方便用于变压器或电力设备抽真空、真空注油、真空干燥等。本机组按需要,可配置真空泵或罗茨泵。本机组采用罗茨泵作为主泵,以旋片式真空泵作为前级泵。 在本机组的进气口处可安装真空表,以便准确地观察与控制被抽容器真空度。
二、产品特点: ●本机人性化设计、启动快,性能稳定、结构简单、操作方便。 ●配置管路过滤器,能有效防止较大颗粒的杂质进入系统,损坏真空泵。 ●该机标准配置 ,美观大方,方便客户室外操作。 ●全自动抽气 。
三、产品可选配置及设备形式: ● 真空泵、罗茨泵、电器部件等均选用国内名牌。 ● 配置真空表,可以即时掌握被抽容器真空度。 ● 抽真空速率高、能耗少. ● 采用风冷,可在无水源的情况下使用,设备正常工作. ● 多种保护功能,有效保证真空泵安全运行. ● 设计先进,功能齐全,结构合理,操作简洁明了. ● 设备采用移动式结构,方便现场使用,不伤害地面. ● 维护方便,装置都采用了性能优良的部件,长时间使用也无需维修。
四、 真空泵组技术性能指标:
型号名称 |
SDZK-4 |
抽气速率M³/H |
4000 |
极限真空pa |
≤1pa |
抽气级数 |
2 |
前级罗茨泵型号 |
ZJP-300 |
后级罗茨泵型号 |
ZJP-600 |
前级旋片泵型号 |
XD-302 |
配套功率KW |
17 |
重量kg |
1120 |
外形尺寸mm |
长 |
1600 |
宽 |
1180 |
高 |
1650 |
附录1 压力单位换算表
|
帕斯卡 |
巴 |
公斤/厘米2 |
磅/英寸2 |
大气压 |
毫米汞柱 |
英寸汞柱 |
帕斯卡 |
1 |
10-5 |
1.02*10-5 |
1.45*10-4 |
9.869*10-6 |
7.501*10-3 |
2.953*10-4 |
巴 |
105 |
1 |
1.020 |
14.5 |
0.9869 |
750.1 |
29.53 |
公斤/厘米2 |
9.807*104 |
0.9807 |
1 |
14.22 |
0.9678 |
735.6 |
28.96 |
磅/英寸2 |
6.895*103 |
6.895*10-2 |
7.031*10-2 |
1 |
6.805*10-2 |
51.71 |
2.036 |
大气压 |
1.013*105 |
1.013 |
1.033 |
14.7 |
1 |
760 |
29.92 |
毫米汞柱 |
1.333*102 |
1.333*10-3 |
1.36*10-3 |
1.934*10-2 |
1.1316*10-3 |
1 |
3.937*10-2 |
英寸汞柱 |
3.386*103 |
3.386*10-2 |
3.453*10-2 |
0.4912 |
3.342*10-2 |
25.4 |
1 |
|
